Caja de Conexión Exterior con Conexión Lateral para 4 Líneas (doble tornillo). Incluye Glándulas.
SKU:PST-TJ-4P
Precio regular
$ 143.58 MXN
Precio en oferta
$ 143.58 MXN
Precio regular
Precio unitario
por
Oferta
Agotado
Impuestos incluidos.
Envío calculado en la caja.
- Envío Express
- Hasta 5 Años de Garantía en Productos Seleccionados
- Asesoria Profesional
200 unidades disponibles
No se pudo cargar la disponibilidad de recogida
Pago seguro con
Métodos de pago

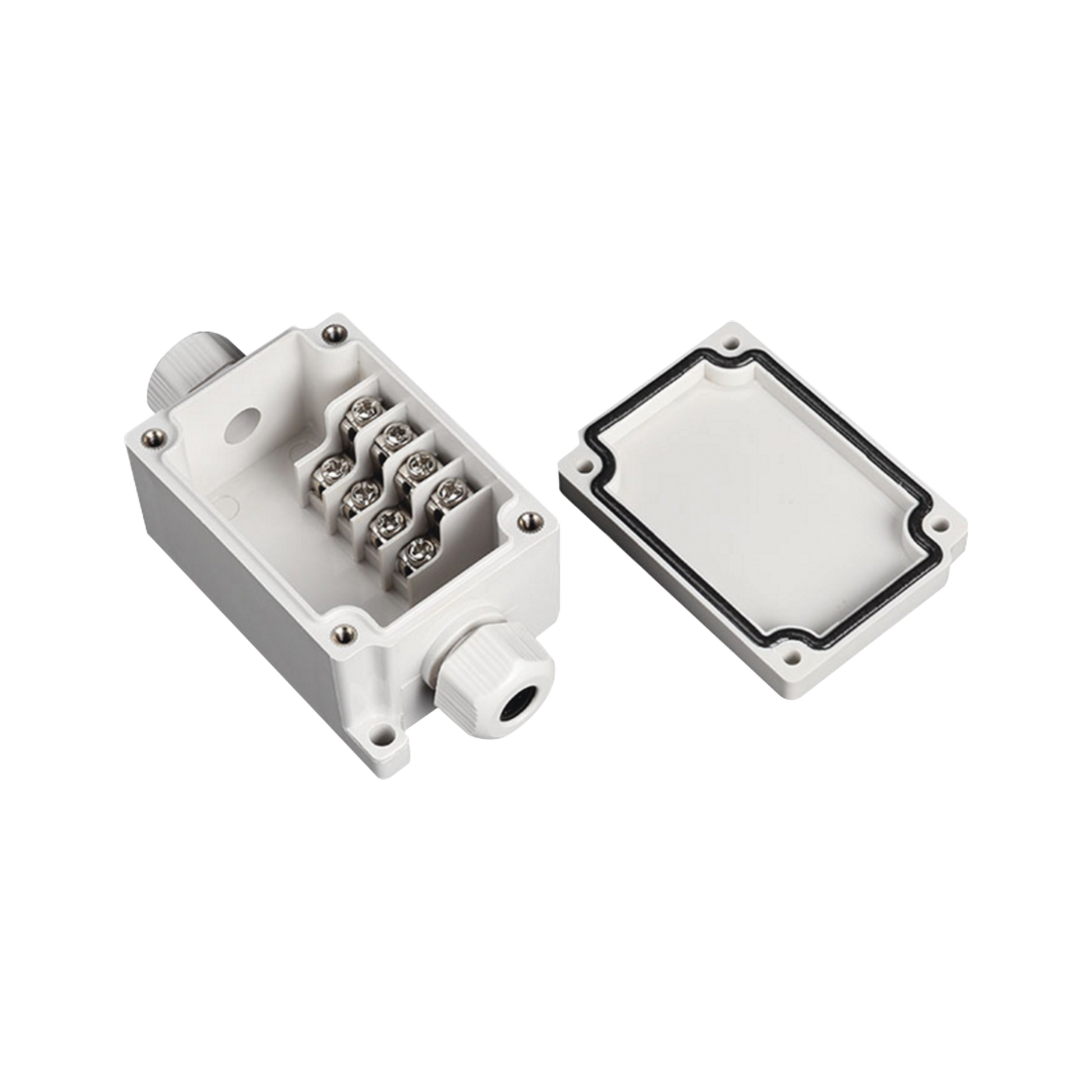

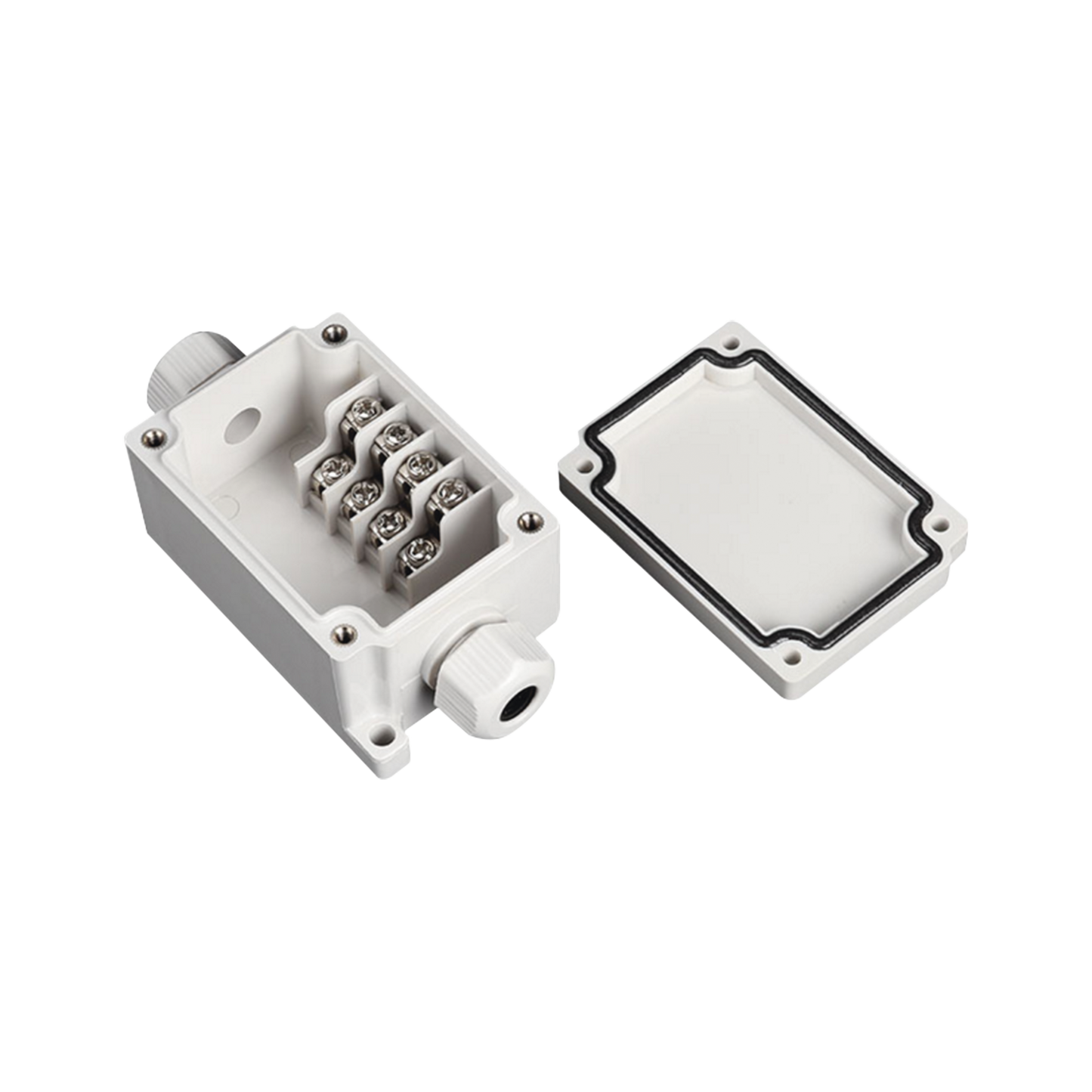

Gabinete para exterior con terminales de conexión en paralelo para 4 líneas.
Características destacadas:
- Material plástico.
- Tamaño: 102 x 50 x 40 mm
- Recomendado para calibres 12-22 AWG
- Grado de protección: IP66
- Rango de temperatura de operación: - 40a + 120℃
- Recomendado para uso con:
- Corriente alterna 110 Vca máximo 3 Amp.
- Corriente directa 12 Vcc / 24 Vcc máximo 10 Amp.
Proceso de instalación:
- Se retira la tapa del gabinete y se aflojan ambas glándulas opresoras.
- Se debe garantizar que el sistema no esté energizado.
- Se introducen ambos cables al cuerpo del gabinete cuidando no lastimar el empaque.
- Se procede a desforrar cada cable y se coloca la terminal tipo herradura.
- Se aflojan los tornillos de las terminales y se procede a colocar uno a uno cada terminal correspondiente y se ajusta dicho tornillo por cada terminal.
- Antes de cerrar el gabinete, se debe revisar que no exista contacto entre ambas líneas.
- Se procede a ajustar las glándulas y se coloca la tapa del gabinete.
Notas destacadas:
- Se recomienda usar terminales tipo herradura para asegurar correcta instalación (no usar cable directo sobre terminal).
- El terminado o ponchado de terminales tipo herradura debe realizarse después de introducir el cable al gabinete.
- Se recomienda el uso de cable multifilamento para esta aplicación.
